Прорубаем дверь в сказку

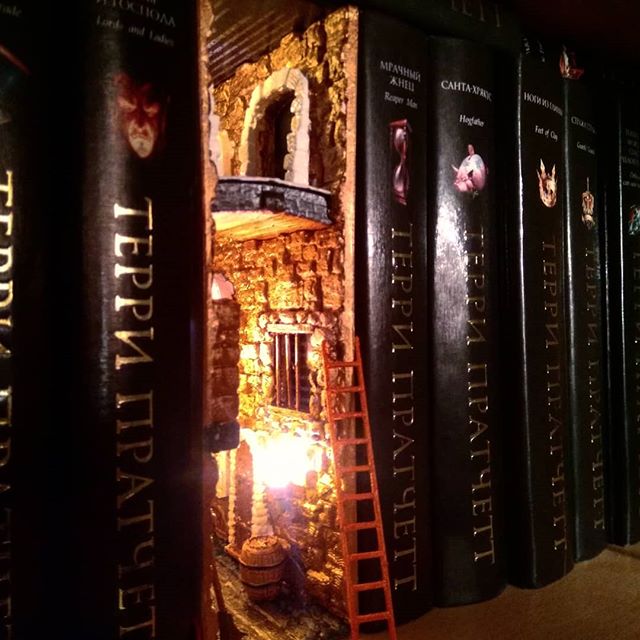

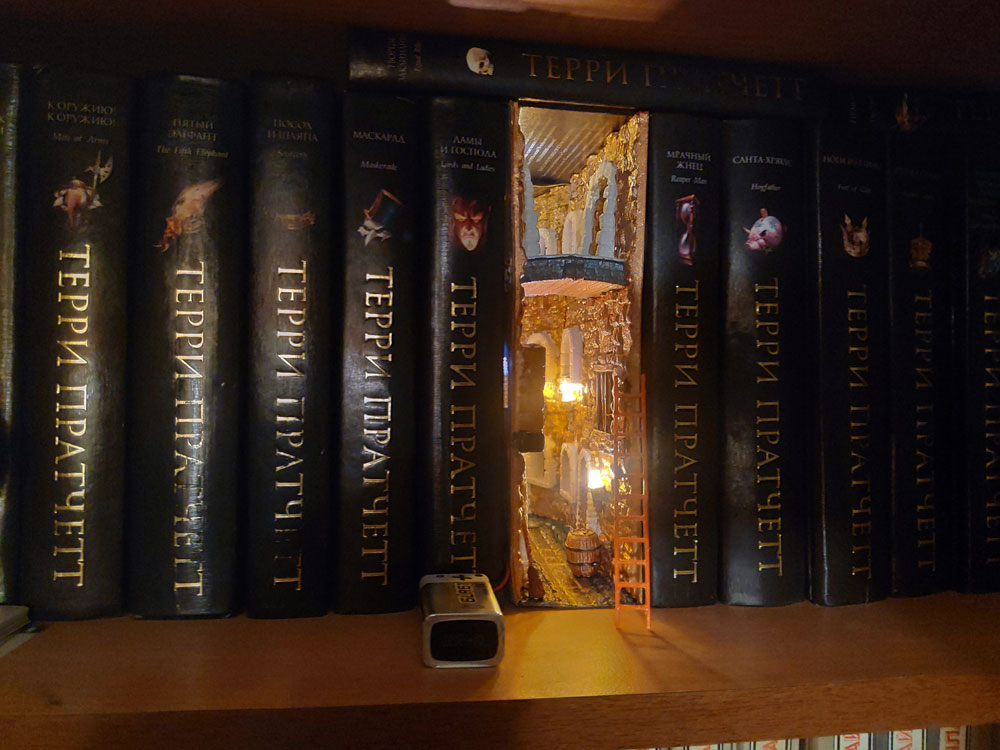

Недавно я увидел на просторах интернета такую замечательную идею как вставка в книжную полку. Это когда в книжном шкафу вместо одной из книг делается какая-то красота. Я задумчиво оглядел ряд книг своего любимого Терри Пратчета и решил, что было бы здорово прямо на книжной полке иметь миниатюрный портал в его мир.Сказано – сделано:

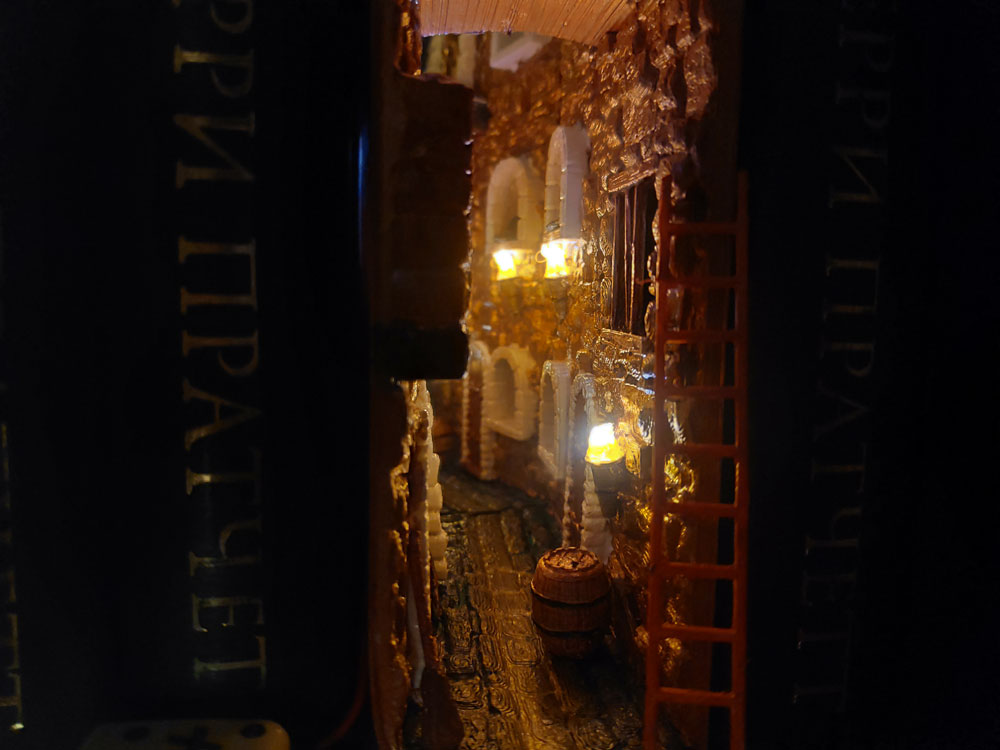

Все это смоделировано, распечатано на 3D принтере, доработано вручную раскрашено моей kukina_kat" title=“женой и снабжено микроконтроллером, чтобы факела мерцали реалистично. Вживую смотрится реально, как проход для книжных гномиков в какой-то их загадочный мир. Интересно рассматривать этот мир и придумывать, кто в нём живёт.
Если интересно, как это создавалось, то читайте дальше. Первым делом я пошёл на сайт Thingiverse, где отобрал кучку бесплатных объектов, из которых можно было бы сделать миниатюру. В работе потребовалось 12 объектов. К счастью, оказалось, что есть большой набор объектов для настольных игр. Среди них нашлись и модели средневековых подземелий.

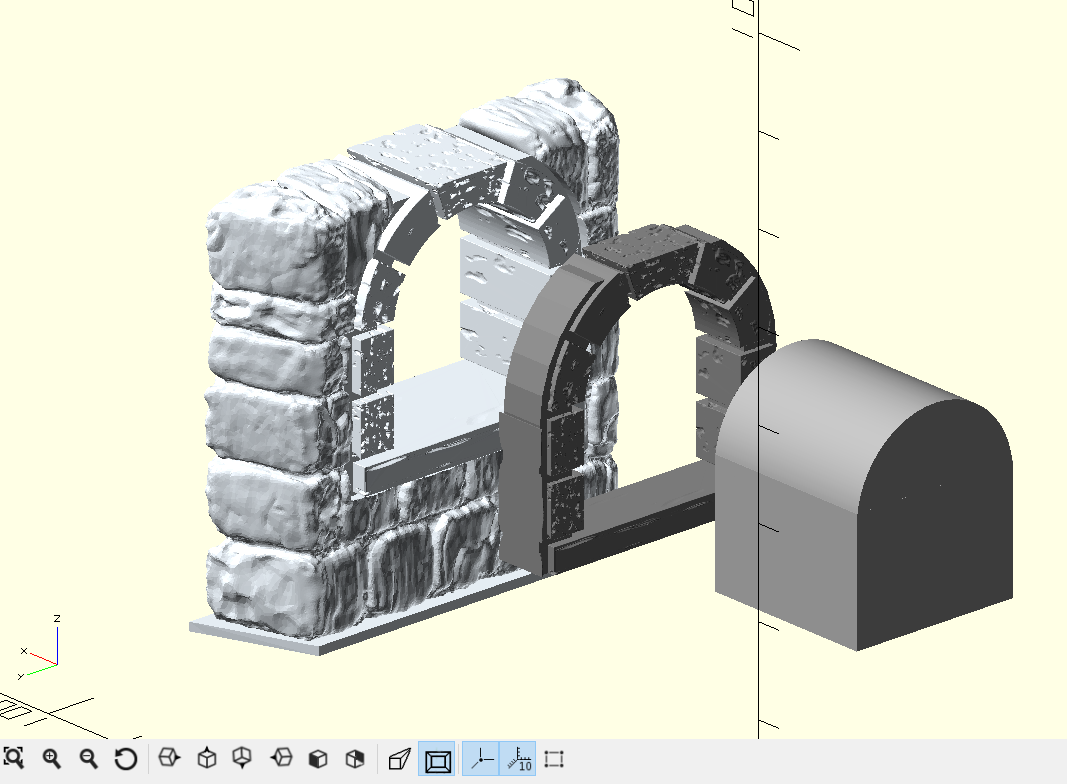

Каждый из объектов я подготовил для моделирования: обрезал лишнее, отмасштабировал, подготовил вспомогательные объекты, вроде формы отверстия в стене для окон:
Когда модель улочки была готова, я разместил так же подготовленные модели бытовых предметов: бочонка, колеса, кошки в окне. Разместил на стенам факелы, в которые позже добавил светодиоды.

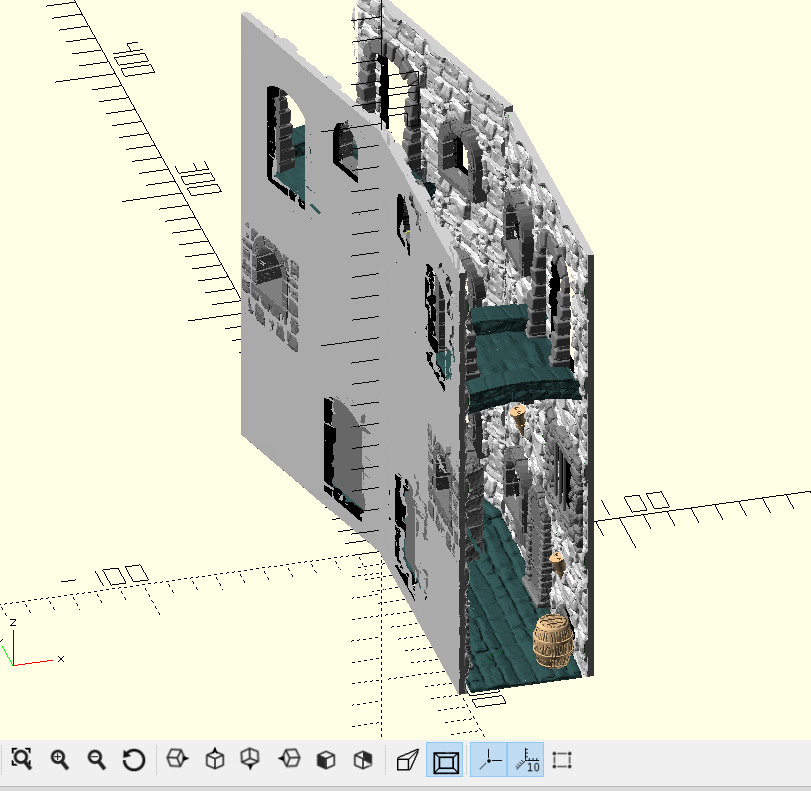

В задней части миниатюры есть зеркало, которое делает улочку изогнутой и удлиняет её в два раза. Это зеркало тоже было включено в модель, чтобы было видно результат:
Всё готово? А вот и фиг. Это было примерно 10% всей работы. И да, вся работа целиком заняла раз в пять больше, чем мне казалось изначально. Потому что следующим пунктом вылезли… глюки.
Да, да, обычные глюки. Программа моделирования, которую я использовал (OpenScad) могла показать модель, но не могла её экспортировать для печати. Даже частично экспортировать не могла. Картинка на экране грозила так и остаться картинкой.
Проблема была не одна, а несколько. Во-первых, все скачанные модели содержали те или иные ошибки в них самих. А во-вторых, модели были очень сложными и их обсчёт занимал ужасно много времени и памяти. В результате мне пришлось возиться с каждой частью моей модели несколько часов. Я пробовал разные программы, но в результате пришлось пользоваться сразу несколькими.
В OpenScad я продолжал выполнять большинство операций. С помощью Microsoft 3D tools исправлял модели и уменьшал количество граней в них. С помощью RepetierHost исправлял то, что не удалось исправить предыдущим инструментом. С помощью Microsoft 3D Builder конвертировал модели в формат STL. А с помощью Blender объединял разные объекты в один. Builder нормально переваривал большие объекты, с которыми не справлялся OpenScad.

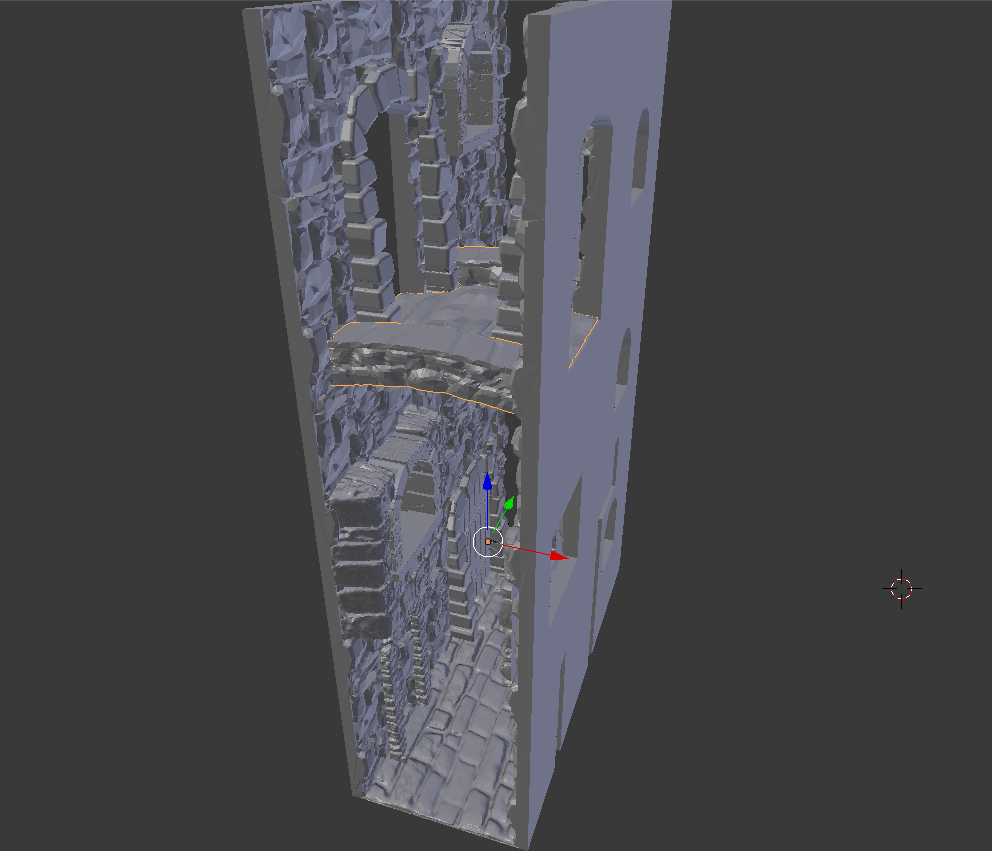

Следующая картинка мало отличается от предыдущей, но потребовала недели работы. Зато теперь можно переходить к печати:
Печать заняла около 35 часов. Одну из стен пришлось перепечатать 2 раза, так как сперва в самом конце печати закончился пластик, а потом также в конце сломался механизм подачи пластика.

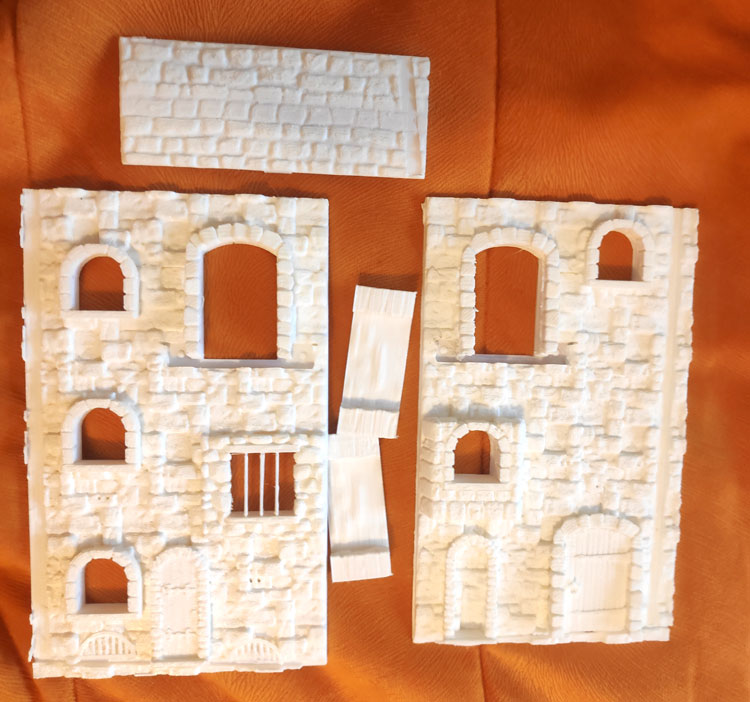

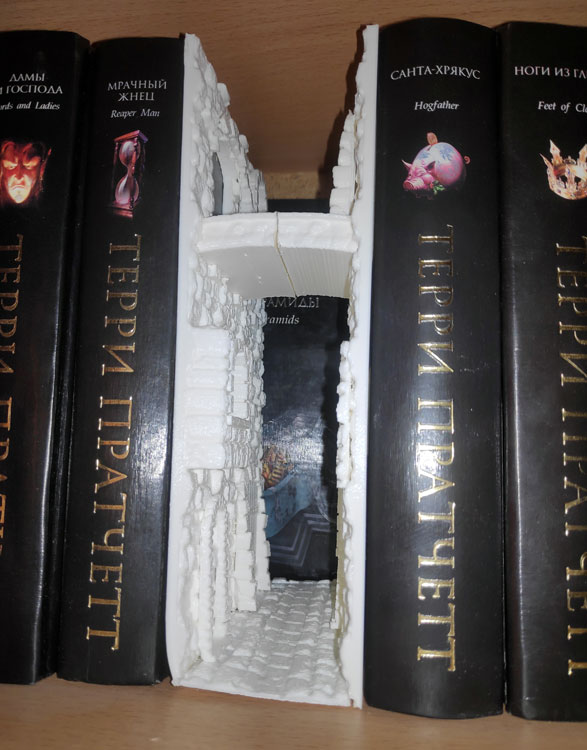

Но дальше уже было проще, так как конец работы был виден. Напечатанные части были обработаны напильником, и вот можно поглядеть, как миниатюра будет выглядеть среди книг:

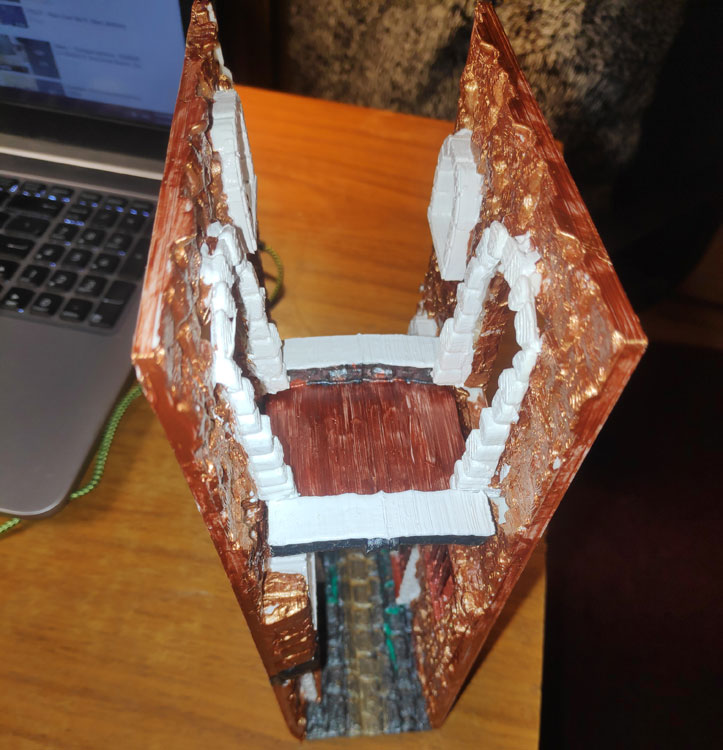

Дальше моя kukina_kat” title=“женушка раскрасила всю миниатюру акриловыми красками и уже не надо было напрягать воображение, чтобы понять, как всё будет выглядеть в финале:
Следующая важная деталь – это факелы, которые должны освещать всю миниатюру и добавлять сказочности. У меня в закромах нашлись сверхяркие светодиоды, но они давали, хотя и яркий, но направленный и голубоватый свет, который не походил на красно-жёлтый мерцающий свет факелов.

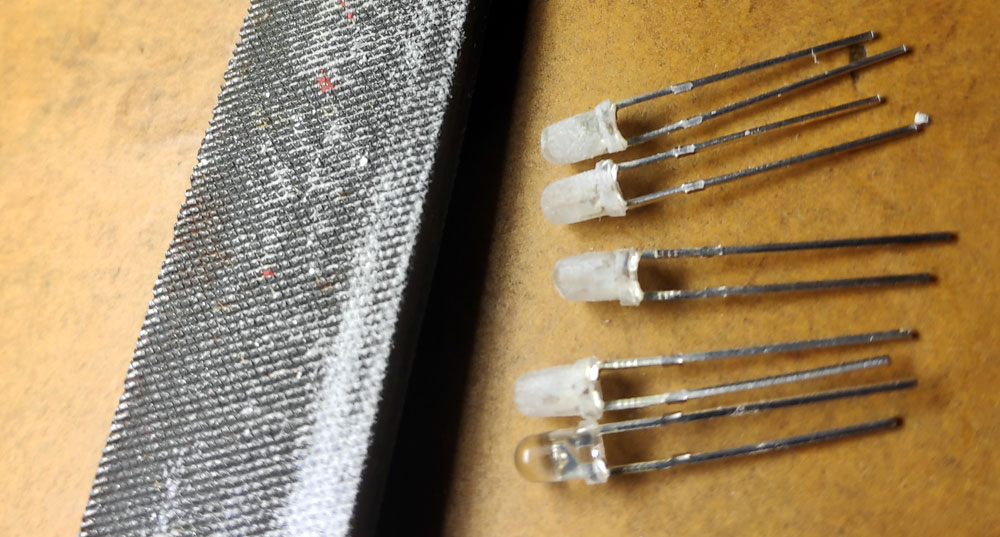

Но да не беда. Заматировал светодиоды напильником:

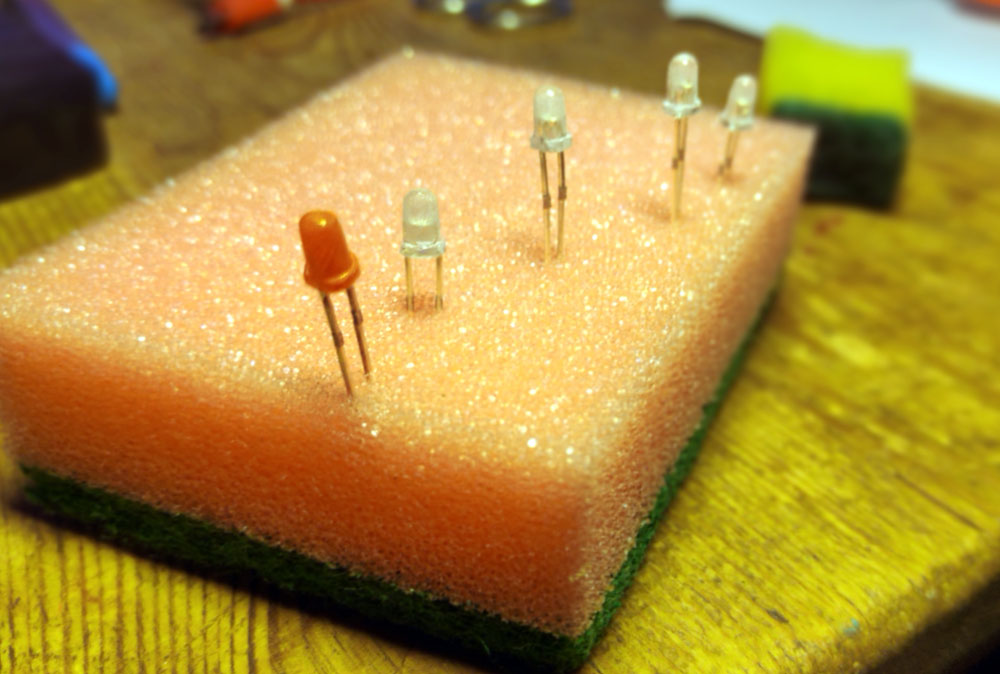

Жена покрасила их в оранжевый:

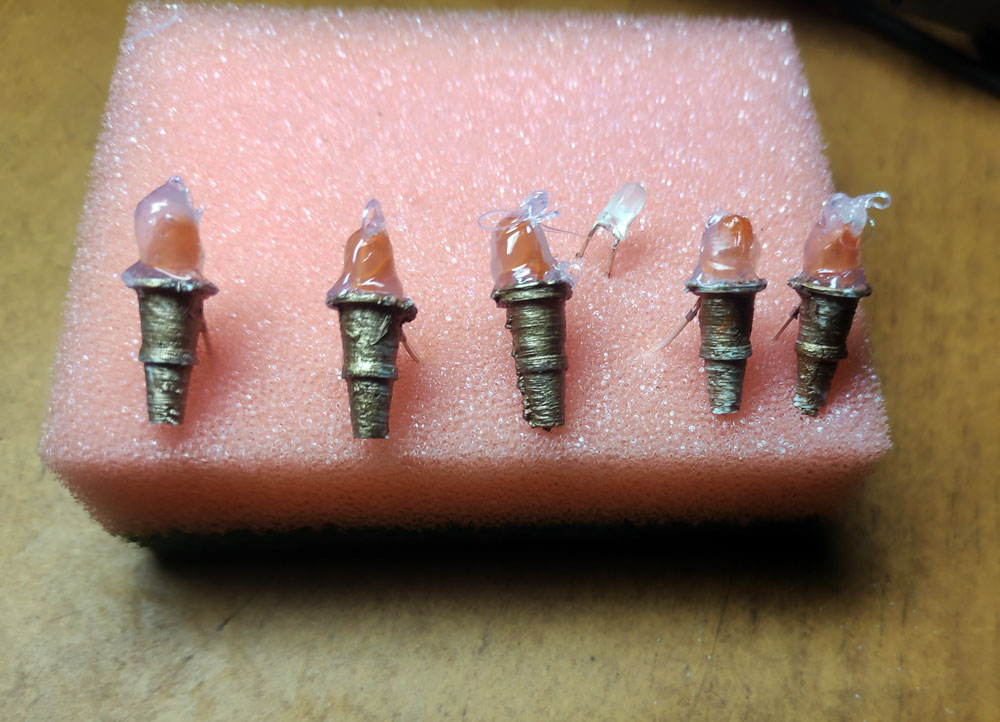

И каждый светодиод поместили в напечатанный факел, залив клеевым пистолетом так, чтобы получилось “пламя”:

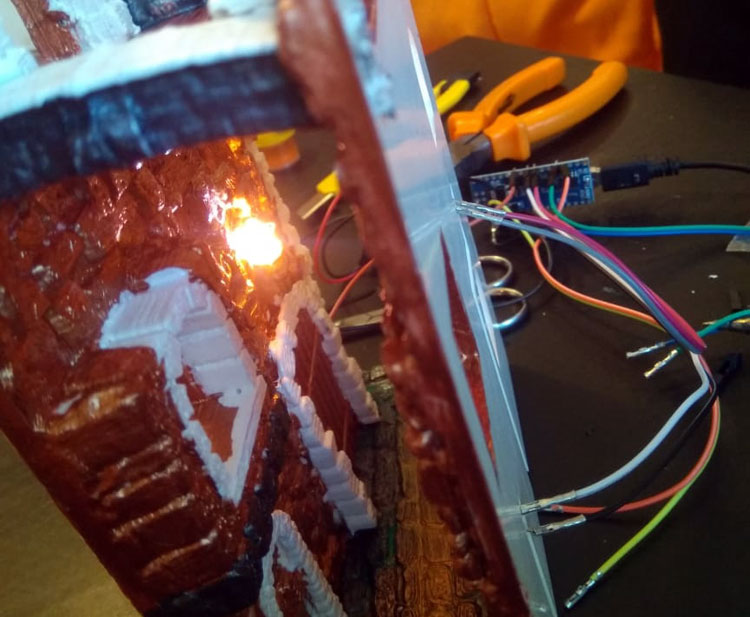

Чтобы факела мерцали, я подключил контроллер Arduino Nano, который управлял светом каждого светодиода случайным образом. Жена на этом этапе надо мной прикалывалась: “Муж сделает робота из чего угодно.”

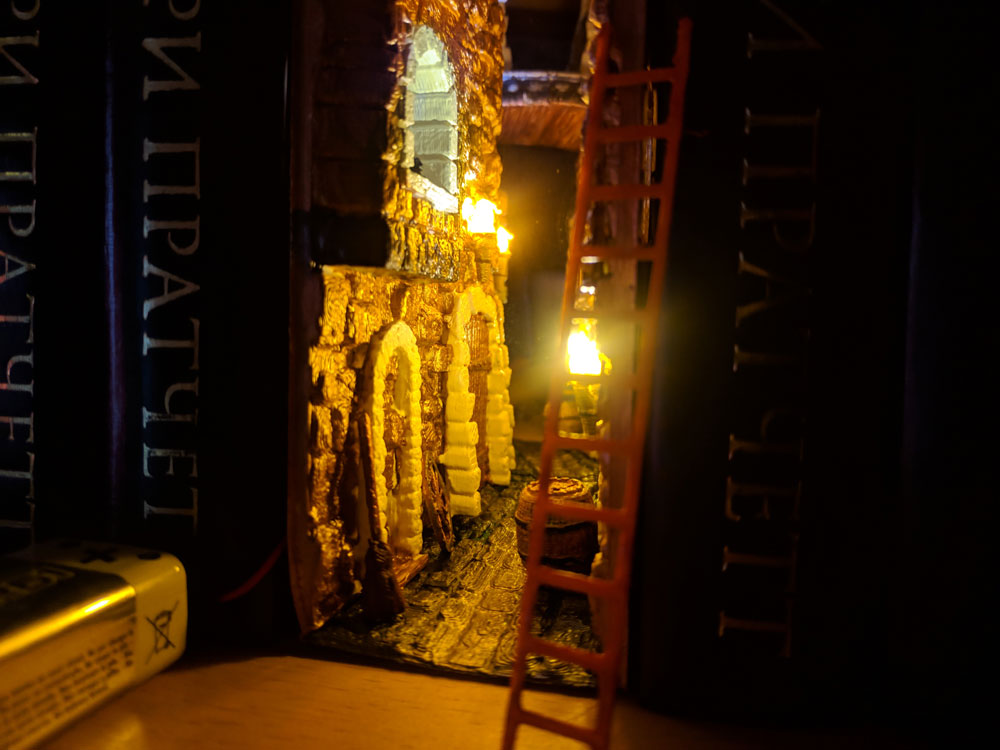

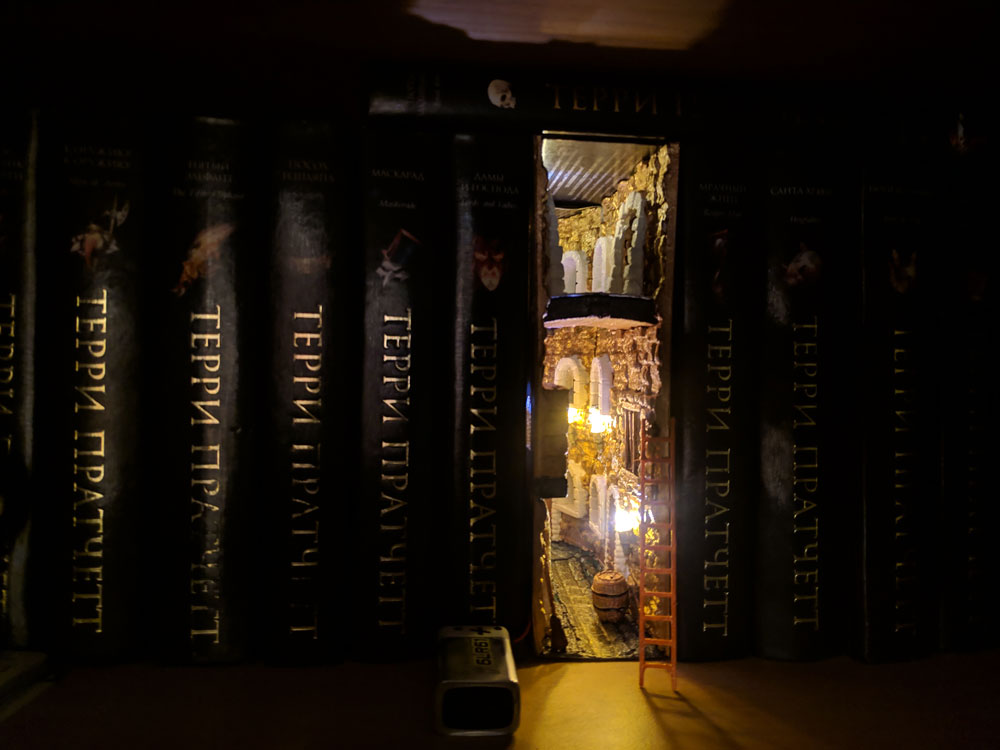

Дальше я установил зеркало, подключил батарейку и вот сказка функционирует и дарит радость:
А вот видео:
Если у вас есть 3D принтер и вы хотели бы напечатать такую же модель, то вот здесь я выложил её в открытый доступ: Thingiverse model.
