Переделка объектива Canon FL 58mm f/1.2 -> EOS
Недавно завершил очень долгий фото-самодельный проект по переделке объектива Canon 58mm/1.2 для установки его на современные камеры. Кому фототехника неинтересна – лучше под кат не ходить. :)
В интернете информации о такой переделке практически не было, пришлось во многом действовать наугад. Так что проставим ключевые слова для потомков: Canon FL 58mm f/1.2 to EOS conversion, with infinity, fell you free to ask me questions. :)

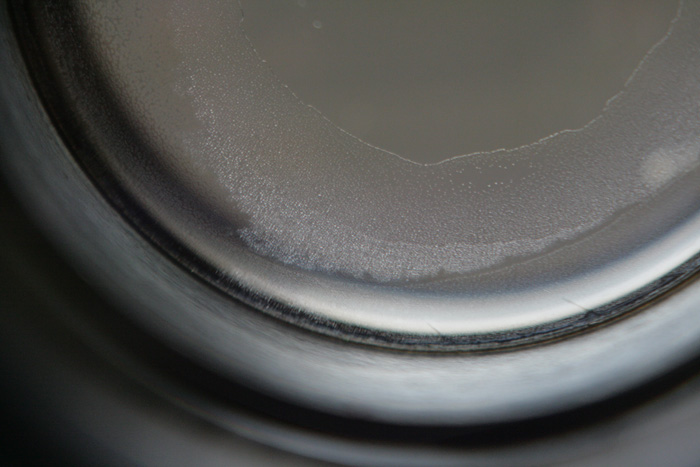

Свой объектив я купил на аукционе ebay, по случаю. Выискивал себе сверхсветосильное что-то и попался такой объектив. Пара примеров, которую удалось найти, впечатлили. Рисунок объектива был, по мне, интересней, чем у более поздних вариантов. К сожалению, то ли в процессе перевозки, то ли раньше, расклеилась задняя склейка линз:
Но объектив достался мне не дорого, склейку можно починить, да и руки чесались посамодельничать. Поэтому я оставил объектив себе и начал переделку.
Первым делом открутил сзади все, что откручивается и разделил линзоблок и блок фокусировки:
Линзоблок сразу спрятал, чтобы ненароком его как-нибудь не испохабить, а блок фокусировки начал пилить:

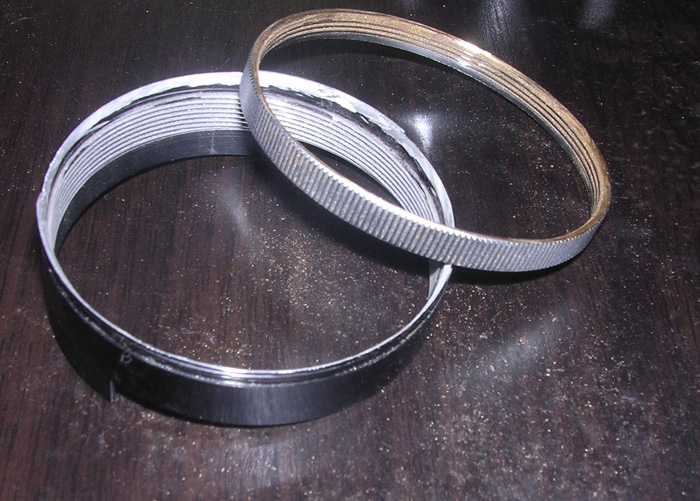

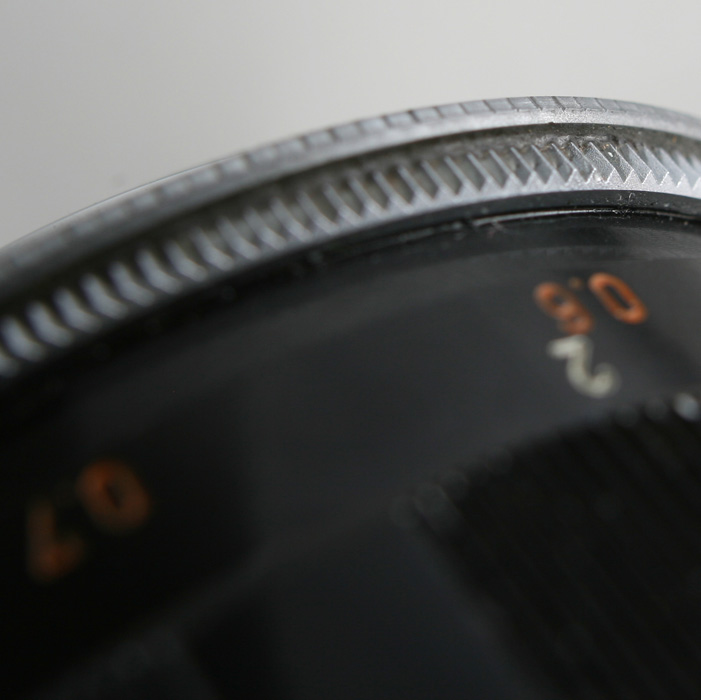

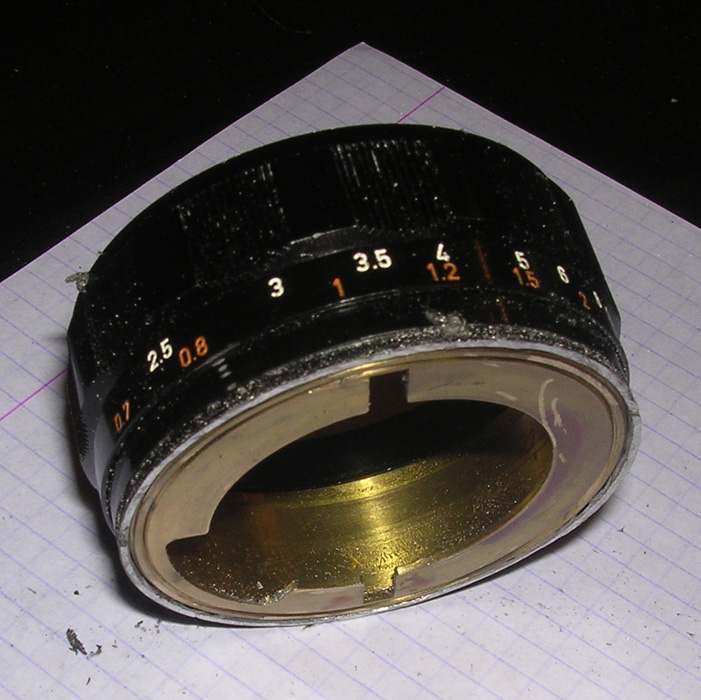

Здесь я уже отрезал заднюю часть. Накидную гайку я тоже подпилил, решив использовать ее как декоративное кольцо. К сожалению, оказалось, что малой кровью обойтись нельзя – не было бесконечности. Поэтому я пилил блок в сборе дальше, отрезав кусок внутренней резьбы. Звучит это не страшно, но на самом деле пришлось очень часто собирать-разбирать объектив, много думать, как этот объектив функционирует и пилить. Пилил я много часов, бормашинкой, с разными насадками. Сперва, по глупости, пытался применить напильники, ножовку и, от злости, даже молоток, но это все было очень малопроизводительно. В результате срезал примерно на миллиметр внутреннюю резьбу (пришлось резать очень аккуратно, чтобы эта резьба обратно собиралась):

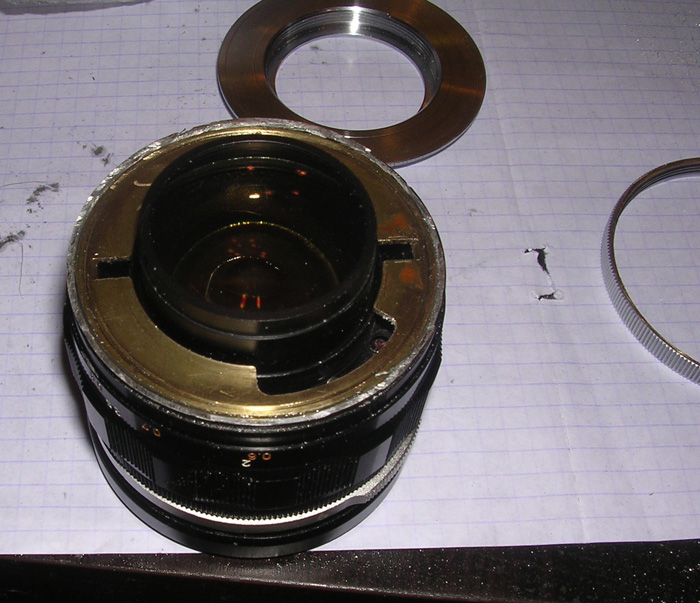

Теперь уже можно пытаться собрать все целиком и примерить, приставив к фотоаппарату (поводок диафрагмы срезал):
На этом этапе вскрылась та засада, что при фокусировки две резьбы крутятся одновременно. Внутренняя резьба при этом ходит по направляющим, которые некуда прикрутить – задняя часть срезана. И вообще, так как объектив – штука очень точная, то очень часто получалось, что отрезанное в одном месте всплывало в другом.

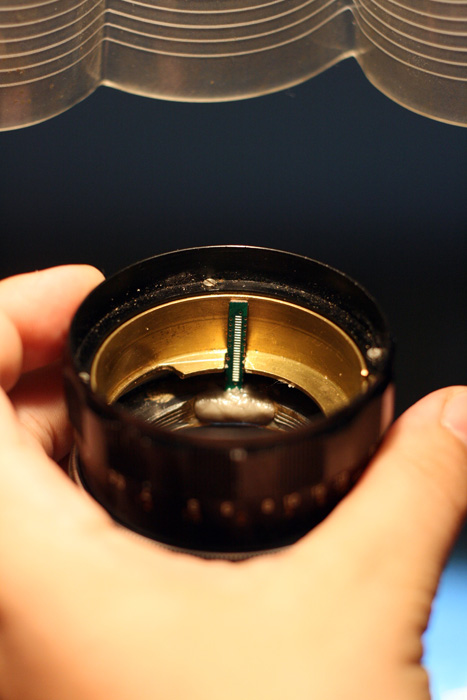

В результате (перепробовав штуки три разных решения) направляющие я вырезал из платы старого сломанного винчестера, посадив их на эпоксилин в глубоко вырезаннные пазы:

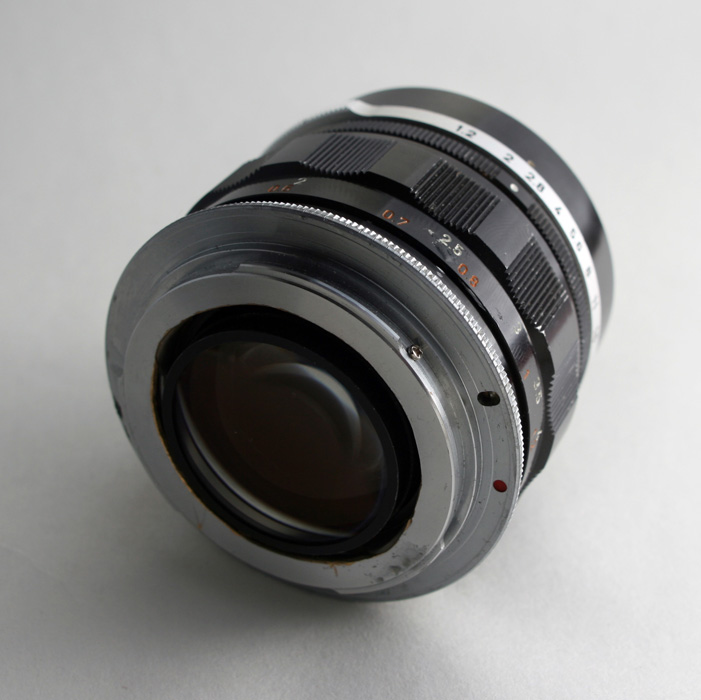

Задняя часть объектива сделана из переходника на М42, который я приклеил на эпоксидку (клеил раза три, здесь тоже оказалось много тонкостей :))

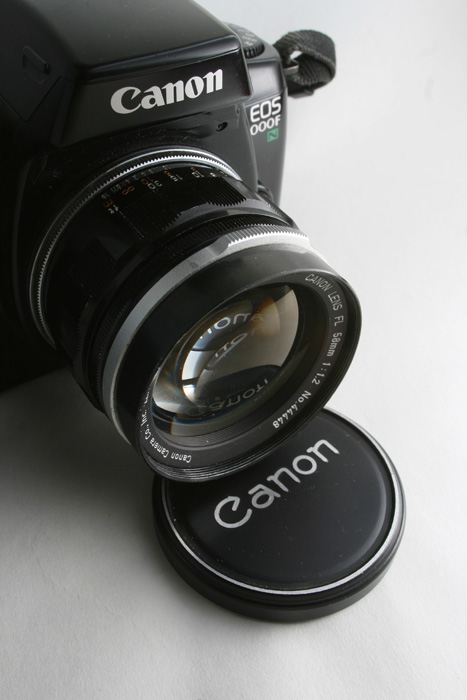

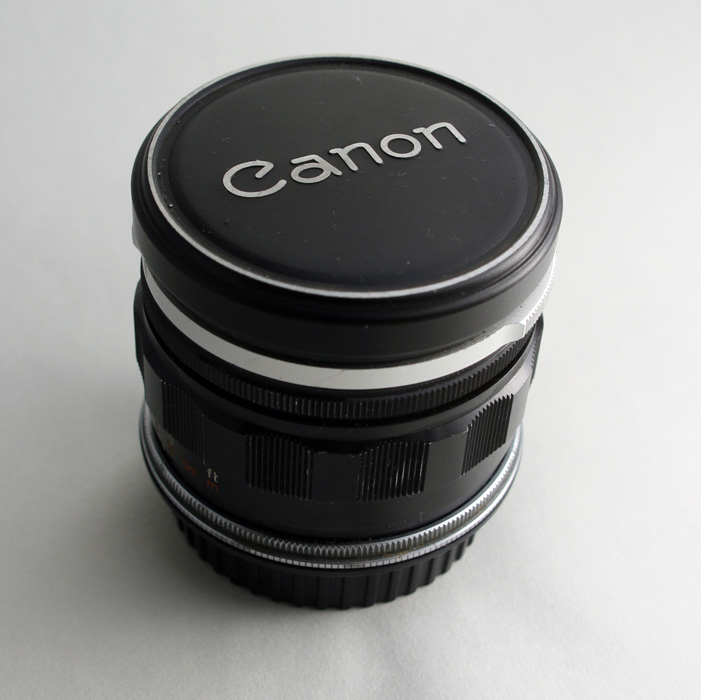

В общем, это развлечение длилось у меня в минуты досуга четыре месяца. Но, главное, что все получилось:
И, конечно, результаты применения (склейку, кстати, чинить я не стал, очень уж нравится все так, как есть):
Портрет:
Бесконечность:
Размытие:
